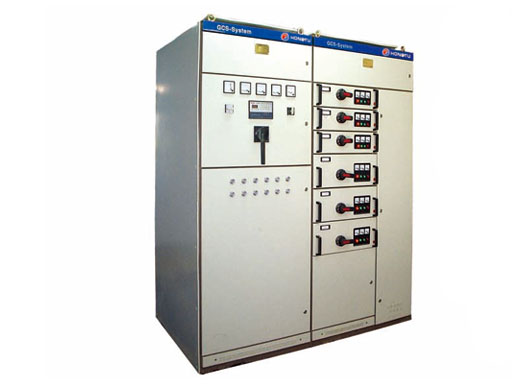

GCS低壓抽出式開關柜
GCS低壓抽出式開關柜采用標準化模數設計，主構架采用8MF型鋼，主架上均有安裝模數E=20mm。構架采用拼裝和部分焊接兩種方式。各個功能單元均能夠相對獨立操作，出線功能單元多可以安裝22條出線回路。推進機構采用絲杠推進機構，平穩可靠?？刹捎蒙稀⑾逻M(jìn)（出）線等多種方案供用戶選擇。
技術參數
| 項目 | 單位 | 參數 | |
| 額定電壓 | V | AC380、AC660 | |
| 額定頻率 | HZ | 50/60 | |
| 額定電流 | 水平母線 | A | ≤4000 |
| 垂直母線 | 1000、1600 | ||
| 額定短時耐受電流（4s） | KA | 50、80 | |
| 額定峰值耐受電流 | 105、176 | ||
| 介電強度 | V/min | 2500 | |
| 額定絕緣電壓 | v | AC660、AC1000 | |
| 控制電動機機容量 | kw | 0.5～155 | |
| 防護等級 | IP30/IP40 | ||
| 外形尺寸（寬×深×高） | mm | 600（800、1000）×600（800、1000）×2200 | |
