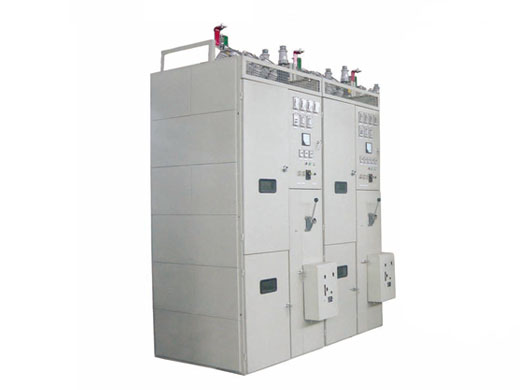

GG-1A（F）交流金屬固定式高壓開關柜
GG-1A(F)機械程序鎖防誤型固定式高壓開關柜，用于工礦企業變配電站，交流三相50HZ，電壓3-10千伏單母線系統作為接受和分配電能只用。GG-1A(F)機械程序鎖防誤型高壓開關柜是GG-1A型高壓開關柜的改進派生產品。由于該開關柜結構簡單，體積較大，再加裝防誤操作程序鎖后具有防止帶負荷粉、合隔離開關、防止操作人員誤帶電間隔；防止帶電掛接地線合隔離開關；防止誤分、合斷路器五種誤操作功能。因此便于監測、安裝和生產，同時能可靠地防止電器誤操作，從而保證設備和人身安全。
技術參數
| 項目 | 單位 | 參數 | ||||||
| 額定電壓 | kv | 12 | ||||||
| 額定頻率 | HZ | 50/60 | ||||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 42（隔離斷口：48） | |||||
| 雷電沖擊耐受電壓 | 75（隔離斷口：85） | |||||||
| 額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | ||||||
| 額定短時耐受電流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | 63 | |
| 額定峰值耐受電流 | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 額定短路開斷電流 | 20 | 25 | 31.5 | 40 | 50 | 63 | ||
| 額定短路關合電流（4s） | 50 | 63 | 80 | 100 | 130 | 160 | ||
| 防護等級 | 外殼IP2X | |||||||
| 外形尺寸 （寬×深×高） | ≤1250A | mm | 1200×1200×2800 | |||||
| ≥1600A | 1300×1200×2800 | |||||||
| 架空進出線 | 深度為1800 | |||||||
GG-1A（F）交流金屬固定式高壓開關柜
