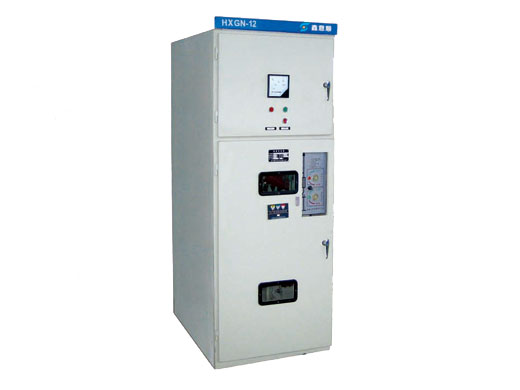

HXGN-12箱型固定式交流金屬封閉環(huán)網開關設備
HXGN-12箱型固定式交流金屬封閉環(huán)網開關設備柜體采用敷鋁鋅板多重折彎后栓接而成，柜內主開關配用FN16A-12真空負荷開關。開關設備適用于開閉所獲終端用戶。
技術參數
| 項目 | 單位 | 參數 | ||
| 額定電壓 | KV | 12 | ||
| 額定頻率 | HZ | 50/60 | ||
| 額定絕緣水平 | 1min工頻耐受電壓 | KV | 42（隔離斷口：48） | |
| 雷電沖擊耐受電壓 | 75（隔離斷口：85） | |||
| 額定電流 | A | 630、1250 | 200 | |
| 額定短時耐受電流（4s） | KA | 25 | ||
| 額定峰值耐受電流 | 63 | |||
| 額定斷路開斷電流（預期值） | -------- | 40 | ||
| 額定斷路關合電流 | 63 | 80（預期值） | ||
| 額定轉移電流 | 3150 | |||
| 配用大高壓熔斷器 | A | 200 | ||
| 額定斷路耐受電流 | 次 | 100 | ||
| 機械壽命 | 10000 | |||
| 防護等級 | IP3X | |||
| 外形尺寸（寬×深×高） | mm | 850×850×2200 | ||
