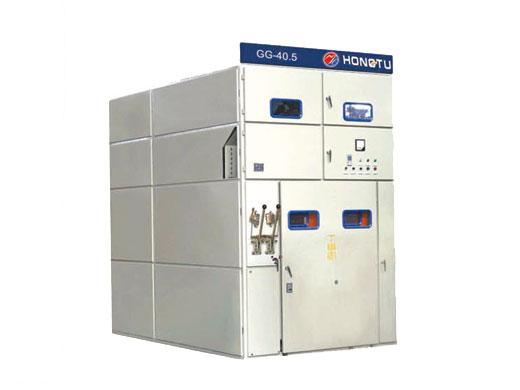

GG-40.5固定式高壓開關設備
本開關設備用于40.5KV三相交流50HZ系統中作為接受與分配電能只用，特別適合于頻繁操作的場所。斷路器可配ZN12-40.5、ZN39-40.5、ZN23-40.5真空斷路器，固定安裝，并配有CD10系列電磁操動機構或CT19系列彈簧操動機構，隔離開關采用GN27系列產品。主要應用于發電廠、變電站及工礦企事業變電場所使用。
技術參數
| 項目 | 單位 | 參數 | |||
| 額定電壓 | 40.5 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 相間、相對地 | 隔離斷口 | |
| 95 | 115 | ||||
| 雷電沖擊耐受電壓 | 185 | 215 | |||
| 額定電流 | A | 1000、1250、1600、2500 | |||
| 額定短時耐受電流（4s） | 20 | 25 | 31.5 | ||
| 額定峰值耐受電流 | KA | 50 | 63 | 80 | |
| 額定短路開斷電流 | 20 | 25 | 31.5 | ||
| 額定斷路關合電流（4s） | 50 | 63 | 80 | ||
| 防護等級 | IP2X | ||||
| 外形尺寸(寬×深×高) | mm | 2020×3250×3000 | |||
