XGN-40.5箱型固定式交流金屬封閉開關設備
本開關設備用于40.5kv三相交流50HZ系統中作為接受與分配電能只用，特別適合于頻繁操作的場所（并可派生出單母線帶旁路和雙母線結構）。斷路器可配國產ZN12-40.5或ZN23-40.5真空斷路器，固定安裝，并配有CD10系列電磁操動機構或CT19系列彈簧曹東機構。隔離開關采用GN27系列產品，防凝露污穢性能好；采用機構圓盤式操作機構，五防性能可靠。主要應用于發電廠、變電站及工礦企事業等變電場所使用。
技術參數
| 項目 | 單位 | 參數 | |||
| 額定電壓 | 40.5 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 相間、相對地 | 隔離斷口 | |
| 95 | 115 | ||||
| 雷電沖擊耐受電壓 | 185 | 215 | |||
| 額定電流 | A | 1000、1250、1600、2500 | |||
| 額定短時耐受電流（4s） | 20 | 25 | 31.5 | ||
| 額定峰值耐受電流 | KA | 50 | 63 | 80 | |
| 額定短路開斷電流 | 20 | 25 | 31.5 | ||
| 額定斷路關合電流（4s） | 50 | 63 | 80 | ||
| 防護等級 | IP2X | ||||
| 外形尺寸(寬×深×高) | mm | 1818×3600×3300 | |||

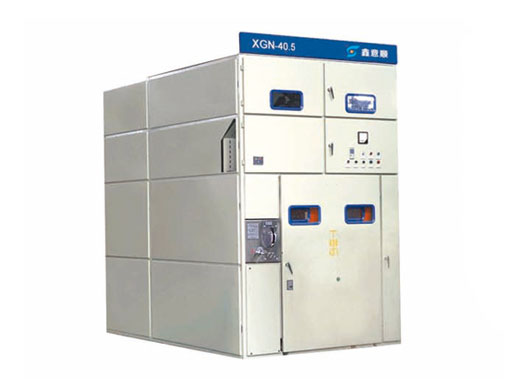

XGN-40.5箱型固定式交流金屬封閉開關設備
XGN-40.5箱型固定式交流金屬封閉開關設備 2023-3-27 本文被閱讀 238 次
