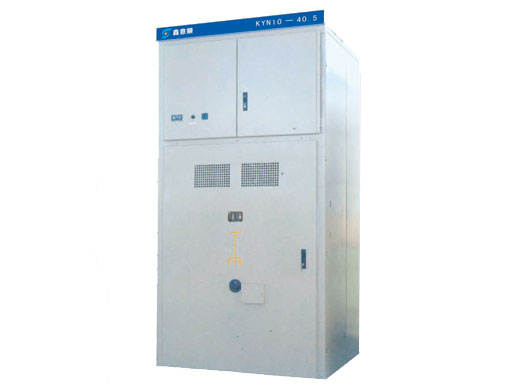

KYN10-40.5鎧裝移開式交流金屬封閉開關設備
本設備屬鎧裝式結構，框架可選用兩種形式：1、框架采用優量冷軋鋼板和輕鋼焊接而成；2、框架采用優良冷軋鋼板或敷鋁鋅板組裝而成?？騼?nèi)各功能單元相互隔離，安裝方便，檢修周期短，操作維護簡單，使用安全可靠。斷路器可配國產ZN12-40.5和ZN23-40.5真空斷路器。主要應用于發電廠、變電站及工礦企事業等變電場所使用。
技術參數
| 項目 | 單位 | 參數 | |||
| 額定電壓 | 40.5 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 相間、相對地 | 隔離斷口 | |
| 95 | 115 | ||||
| 雷電沖擊耐受電壓 | 185 | 215 | |||
| 額定電流 | A | 1250、1600、2500 | |||
| 額定短時耐受電流（4s） | 20 | 25 | 31.5 | ||
| 額定峰值耐受電流 | KA | 50 | 63 | 80 | |
| 額定短路開斷電流 | 20 | 25 | 31.5 | ||
| 額定斷路關合電流（4s） | 50 | 63 | 80 | ||
| 防護等級 | IP3X | ||||
| 外形尺寸(寬×深×高) | mm | 1400×2200×2625 | |||
