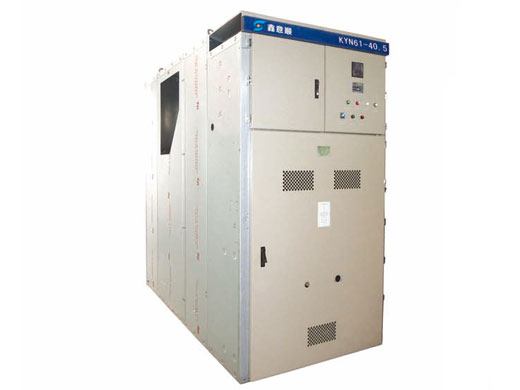

KYN61-40.5鎧裝移開式交流金屬封閉開關設備
本設備柜體采用敷鋁鋅板或冷軋鋼板,柜體結構緊湊,占地面積小。斷路器可配國ZN85A-40.5、ABB公司VD4-40.5系列真空斷路器和法國施耐德SF系列、阿爾斯通FP系列六氟化硫斷路器,能滿足不同用戶的要求。主要應用于發電廠、變電站及工礦企事業等變電場所使用。
技術參數
項目 | 單位 | 參數 | |||
額定電壓 | 40.5 | ||||
額定絕緣水平 | 1min工頻耐受電壓 | kv | 相間、相對地 | 隔離斷口 | |
95 | 115 | ||||
雷電沖擊耐受電壓 | 185 | 215 | |||
額定電流 | A | 1250、1600、2500 | |||
額定短時耐受電流(4s) | 20 | 25 | 31.5 | ||
額定峰值耐受電流 | KA | 50 | 63 | 80 | |
額定短路開斷電流 | 20 | 25 | 31.5 | ||
額定斷路關合電流(4s) | 50 | 63 | 80 | ||
防護等級 | IP4X | ||||
外形尺寸(寬×深×高) | mm | 1400×2800(3000)*×2800 (*括號內數字為SF6方案) |
KYN61-40.5鎧裝移開式交流金屬封閉開關設備
KYN61-40.5鎧裝移開式交流金屬封閉開關設備 2023-3-27 本文被閱讀 2098 次
